Ochraniacze słupów – skuteczna ochrona regałów i kolumn

Ochraniacze słupów i osłona słupa elastyczny oraz stalowy – ochrona słup, kolumna i regał

W skrócie

Ochraniacze słupów to elastyczne lub stalowe osłony montowane na słupach, kolumnach i nogach regałów, które przejmują energię uderzenia i ograniczają ryzyko uszkodzeń konstrukcji przy kontakcie z wózkiem widłowym. Dostępne są w wariantach dopasowanych do różnych przekrojów i rozmiarów słupów, w tym słupów betonowych i stalowych. Regal Expert dobiera typ osłony do intensywności ruchu i geometrii obiektu, uwzględniając zasady eksploatacji wynikające z PN-EN 15635.

Ochraniacze słupów stosuje się tam, gdzie trzeba ograniczyć skutki kontaktu konstrukcji z ruchem transportowym i zminimalizować ryzyko uszkodzeń regałów, słupów oraz stref komunikacyjnych. Dobrze dobrana osłona słupa lub narożne odbojnice regałowe poprawiają bezpieczeństwo pracy, zwiększają widoczność przeszkód i stanowią realne zabezpieczenie przed wózkiem widłowym.

W ofercie akcesoriów do systemów regałowych rozwiązania tego typu dobiera się do miejsca pracy, geometrii konstrukcji oraz intensywności ruchu. W praktyce oznacza to dobór pod konkretny słup, kolumnę, nogę regału albo filar, z uwzględnieniem sposobu mocowania, wysokości oraz odporności na uderzenia.

Czym są ochraniacze słupów i kiedy mają sens jako osłona

Ochraniacze słupów to elementy ochronne montowane na podporach konstrukcyjnych, nogach regału lub przy ciągach komunikacyjnych. Ich zadaniem jest przejąć część energii podczas kontaktu z urządzeniem transportu bliskiego, ograniczyć deformację elementu nośnego i poprawić widoczność przeszkody dla operatora.

W magazynach i halach najczęściej spotyka się dwa kierunki doboru. Pierwszy to odbojnice do regałów i osłony nóg regału BHP, czyli rozwiązania przypisane bezpośrednio do konstrukcji składowania. Drugi to osłona słupa dla słupów i kolumn betonowych lub stalowych, stosowana przy przejazdach, bramach, skrzyżowaniach alejek i strefach załadunku.

Osłony słupów chronią newralgiczne punkty infrastruktury, gdzie nawet drobna kolizja może prowadzić do przestojów, napraw i wyłączenia fragmentu obiektu z użytkowania. W zależności od zastosowania wybiera się wariant stalowy, elastyczny albo piankowy.

Osłona polimerowa a odbój stalowy – co lepiej chroni konstrukcję

Tradycyjne odboje stalowe po silniejszym uderzeniu ulegają trwałemu odkształceniu i wymagają wymiany albo naprawy, bo przejmują energię poprzez deformację metalu. Osłony wykonane z elastycznego polimeru działają inaczej: po kontakcie o umiarkowanej energii wracają w dużej części do pierwotnego kształtu, co ogranicza liczbę koniecznych wymian w cyklu eksploatacji.

W praktyce oba rozwiązania bywają stosowane razem: stalowa bariera lub odbój przejmuje uderzenia o większej energii i chroni sam element konstrukcyjny, a osłona elastyczna ogranicza skutki częstych, mniej gwałtownych kontaktów oraz poprawia widoczność przeszkody. Dobór zależy od natężenia ruchu, typu wózków i miejsca montażu.

Osłony piankowe jako alternatywa – kiedy sprawdzają się, a kiedy nie

Osłony piankowe różnią się od profesjonalnych osłon polimerowych przede wszystkim odpornością mechaniczną. Pianka dobrze ogranicza skutki lekkiego kontaktu pieszego lub ręcznego sprzętu i poprawia widoczność elementu, ale nie jest przeznaczona do przenoszenia energii uderzeń wózków widłowych ani innych pojazdów o większej masie.

Profesjonalna osłona polimerowa lub stalowa jest projektowana z myślą o wielokrotnym kontakcie z pojazdami transportu bliskiego, dlatego w strefach o realnym ruchu wózków to ona powinna być podstawowym rozwiązaniem, a wariant piankowy traktuje się jako uzupełnienie w strefach niższego ryzyka.

Zastosowania w regałach, hali i strefach ruchu magazynowego

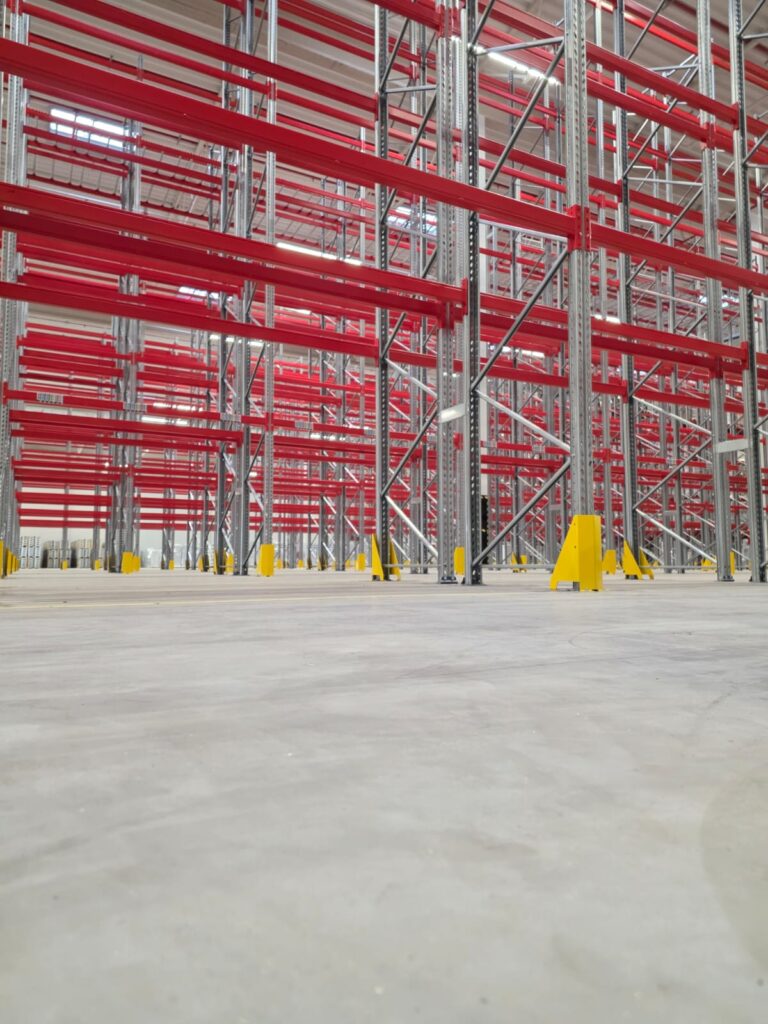

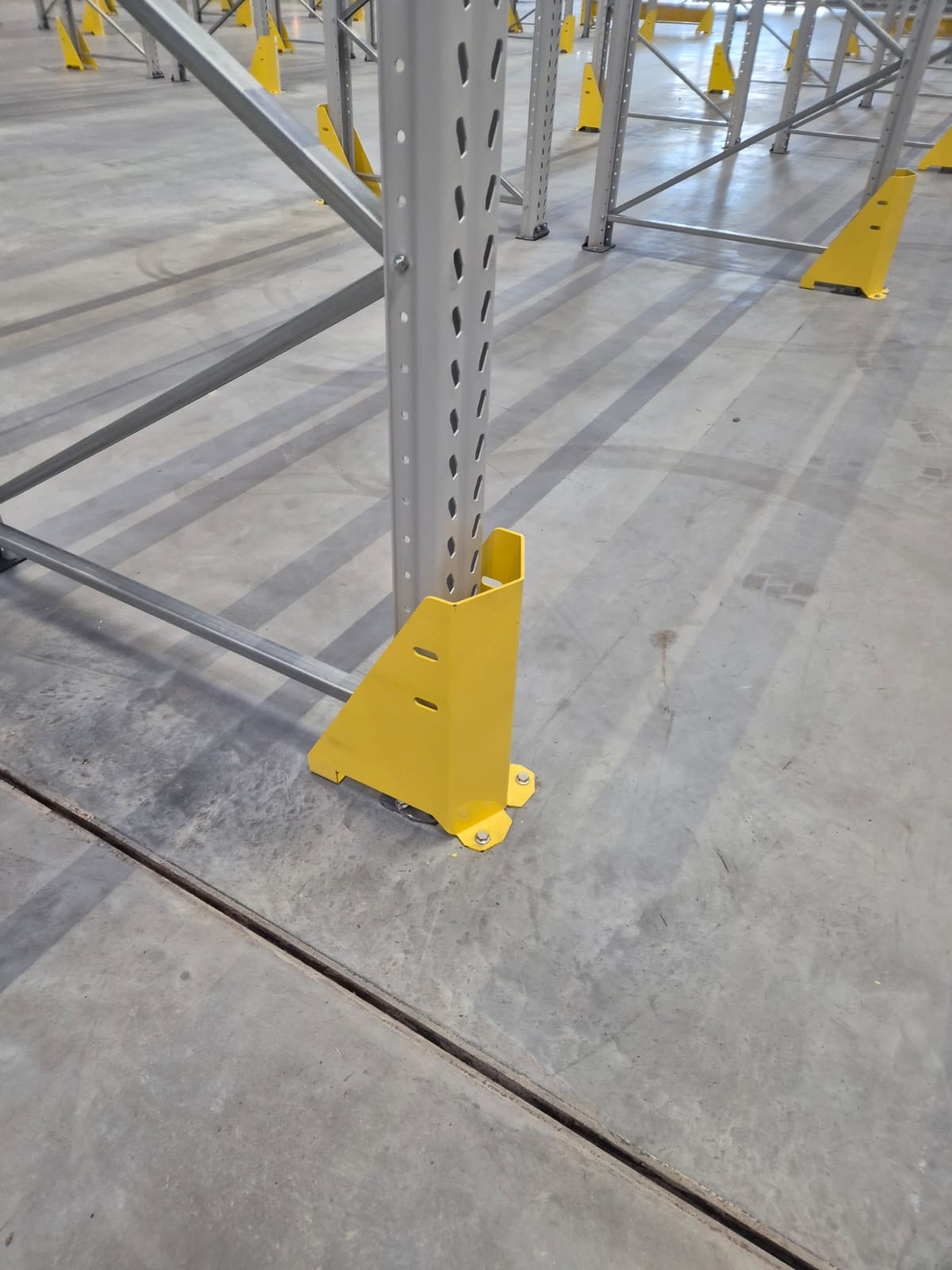

Najczęstsze zastosowanie to ochrona stóp ram regałowych przy czołach rzędów i w miejscach manewrowych. W takich punktach odbojnica lub odbój ograniczają ryzyko uszkodzeniami powodowanymi przez widły, koła lub obrys pojazdu.

Drugą grupą zastosowań są słupy i kolumny betonowe przy trasach przejazdu. Dotyczy to zwłaszcza miejsc, gdzie pracują różne typy wózków widłowych, a promień skrętu i odkładanie palet zwiększają ryzyko kontaktu z konstrukcją budynku.

Typowe miejsca montażu:

• czoła ciągów regałowych,
• skrzyżowania alejek,
• strefy przy dokach i bramach,
• naroża ścian i kolumn,
• ciągi piesze wydzielone przy ruchu pojazdów,
• hala produkcyjna i magazyn wysokiego składowania.

W praktyce stosuje się zarówno stalowe ochraniacze magazynowe, jak i elastyczne osłony z tworzywa. Rozwiązanie przemysłowe dobiera się do przewidywanego obciążenia, geometrii przeszkody i dostępnej przestrzeni manewrowej.

Dobór powinien zaczynać się od odpowiedzi na trzy pytania: co ma być chronione, skąd może nadejść uderzenie i jaką energię trzeba absorbować. Wtedy łatwiej wskazać, czy lepsza będzie bariera wolnostojąca, osłona bezpośrednio na słup, czy narożne odbojnice regałowe przy stopie ramy.

Najważniejsze kryteria doboru

• przekrój elementu: kwadratowy, okrągły lub nieregularny,
• rozmiar i zakres dopasowania do rozmiarów słupów,
• wysokość strefy narażonej na kontakt,
• kierunek możliwego najazdu,
• częstotliwość ruchu i typ pojazdów,
• czy wymagana jest osłona lokalna, czy pełna bariera ochronna,
• sposób mocowania do posadzki lub bezpośrednio na profil.

Dla słupów budynku sprawdza się rozmiar zewnętrzny i przekrój. Dla regałów ocenia się stopę ramy, położenie przy korytarzu roboczym i możliwość przeniesienia uderzenia poza konstrukcję. W wielu obiektach lepiej działa odbojnica odsunięta od regału niż osłona montowana bezpośrednio na nim.

Jeżeli osłona ma być zakładana na kolumny betonowe i stalowe, trzeba uwzględnić tolerancję wymiarową oraz to, czy produkt przylega do słupa na całej wysokości roboczej. Przy modelach modułowych spotyka się dopasowanie do różnych rozmiarów słupów za pomocą wkładek, co zwiększa liczbę dostępnych konfiguracji bez konieczności produkcji na wymiar.

Parametry techniczne: rozmiar, materiał i dopasowanie

Najważniejsze parametry to materiał, wysokość, rozmiar, sposób pracy przy kontakcie oraz metoda mocowania. Na rynku występują rozwiązania dla słupów w rozmiarach typowych i nietypowych, w tym dla betonowych i stalowych o przekrojach prostokątnych, a także stalowych o przekrojach kwadratowych.

Modele z tworzyw pracują inaczej niż osłony stalowe. Elastyczne osłony mogą częściowo wracać do kształtu po lekkim kontakcie, natomiast wariant stalowy częściej ma za zadanie odsunąć punkt kontaktu od chronionego elementu. W praktyce elastyczne osłony dobiera się tam, gdzie liczy się redukcja skutków wielokrotnych, mniej agresywnych kontaktów.

Spotyka się też wariant piankowy, zwykle jako osłona ostrzegawcza i ochronny element na słupek, rurę lub naroże. Taka pianka poprawia widoczność i ogranicza skutki lekkiego kontaktu pieszego albo ręcznego sprzętu, ale nie zastępuje zabezpieczeń przeznaczonych do kontaktu z pojazdami.

Stalowy czy elastyczny ochraniacz – która osłona sprawdza się lepiej

Nie ma jednego rozwiązania dobrego do każdego obiektu. Jeżeli głównym zagrożeniem są najazdy o większej energii, zwykle wybiera się stalowe ochraniacze magazynowe lub barierę kotwioną do posadzki. Jeżeli celem jest ograniczenie drobnych kontaktów i poprawa ergonomii w strefach o mniejszym ryzyku, lepiej sprawdza się wariant elastyczny.

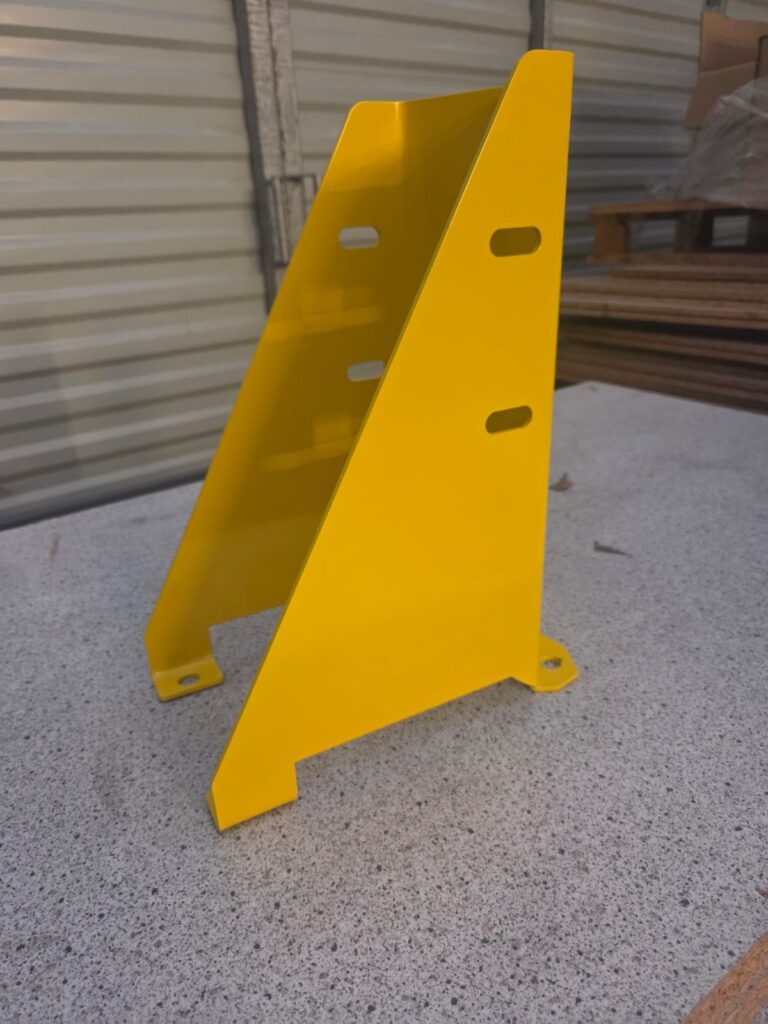

Kiedy wybrać rozwiązanie stalowe

• przy czołach regałów i w strefach odkładania palet,
• gdy występują częste przejazdy cięższego sprzętu,
• gdy trzeba chronić element konstrukcyjny budynku przed bezpośrednim najazdem.

Kiedy lepsza jest osłona elastyczna

• w miejscach częstych, ale mniej gwałtownych kontaktów,
• gdy liczy się szybkie dopasowanie do geometrii,
• gdy ważna jest łatwość wymiany i mała ingerencja w otoczenie.

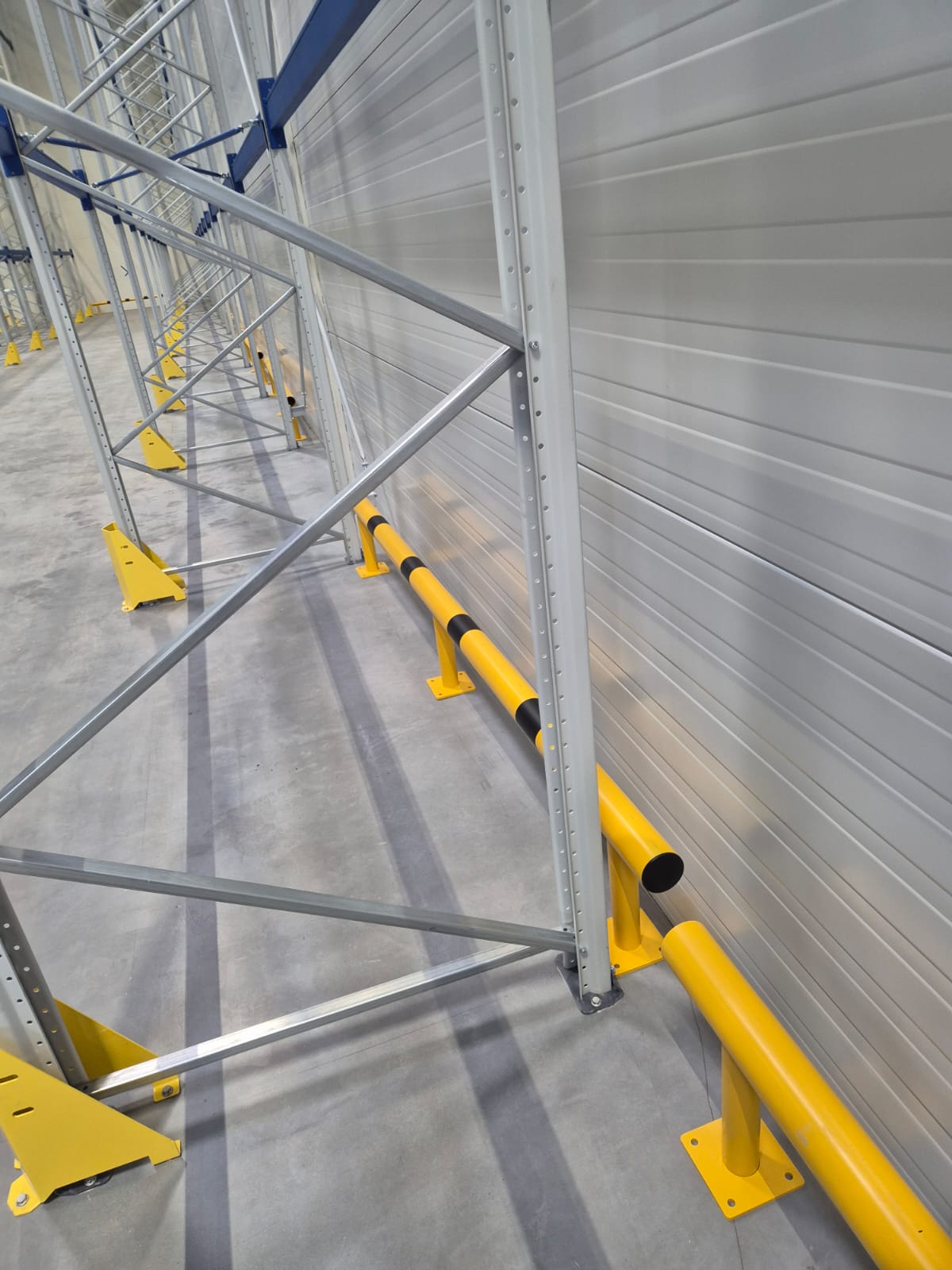

W obiektach o mieszanym ruchu często stosuje się układ warstwowy: lokalna osłona słupa plus niezależna barierka lub bariera odsunięta od przeszkody. Takie podejście pomaga chronić sam element i jednocześnie utrzymać bezpieczny tor jazdy.

Bezpieczeństwo, BHP i PN-EN 15635

W strefach z regałami ochrona elementów narażonych na kontakt powinna być rozpatrywana razem z organizacją ruchu, oznakowaniem i okresową oceną stanu konstrukcji. Norma PN-EN 15635 wskazuje zasady bezpiecznej eksploatacji stalowych statycznych systemów składowania, w tym konieczność kontroli uszkodzeń, oceny ryzyka i reagowania na deformacje elementów nośnych.

Dla użytkownika oznacza to, że osłony nóg regału BHP i odbojnice do regałów nie zastępują przeglądów ani napraw. Ich rolą jest ograniczyć ryzyko, ale po każdym zdarzeniu trzeba sprawdzić, czy nie doszło do uszkodzenia ramy, stopy, kotew lub posadzki. Jeśli wystąpiła kolizja, ocenia się nie tylko sam ochraniacz, lecz także sąsiednie elementy systemu.

W praktyce bezpieczeństwo buduje się przez połączenie kilku środków:

• właściwy projekt ciągów transportowych,
• czytelne oznakowanie i widoczność przeszkód,
• dobór odbojnic do realnego zagrożenia,
• regularne przeglądy magazynowe zgodne z PN-EN 15635,
• szybką wymianę elementów po uszkodzeniu.

Właśnie dlatego przy doborze warto uwzględnić nie tylko materiał, ale też serwisowalność i możliwość szybkiej oceny stanu po uderzeniu. Dla działów BHP istotne są także protokoły oględzin oraz spójność zabezpieczeń z organizacją ruchu na obiekcie.

Montaż, eksploatacja i serwis osłon słupa

Montaż powinien być wykonany zgodnie z przeznaczeniem produktu i warunkami podłoża. Inaczej montuje się odbojnicę przy stopie regału, inaczej osłonę na słupowy element konstrukcyjny, a jeszcze inaczej niezależną barierę przy trasie przejazdu.

Przed instalacją warto sprawdzić stan posadzki, odległość od toru jazdy oraz to, czy po założeniu osłona nie ograniczy obsługi regału ani drogi ewakuacyjnej. W przypadku osłon dzielonych ważna jest możliwość zamontowania połowy osłony bez demontażu otoczenia, co ułatwia serwis i wymianę.

Po instalacji zaleca się okresową kontrolę:

• stanu kotew i połączeń,
• czy osłona nie poluzowała się i nadal przylega do słupa,
• czy nie pojawiły się pęknięcia, odkształcenia lub przetarcia,
• czy zachowana jest czytelna widoczność i funkcja ostrzegawcza.

W obiektach obsługiwanych kompleksowo przez Regal Expert dobór zabezpieczeń można połączyć z przeglądem regałów, naprawą oraz pracami relokacyjnymi, wykonywanymi przez własne ekipy montażowe działające w całej Polsce. To praktyczne rozwiązanie dla firm, które chcą zamówić jeden zakres obejmujący regały, akcesoria i późniejszy serwis. Wycena zestawu ochraniaczy jest ustalana indywidualnie, w zależności od liczby punktów montażu i rodzaju osłon.

Jak zamówić i jakie akcesoria warto rozważyć razem z ochraniaczami

Aby zamówić właściwy produkt, najlepiej przygotować podstawowe dane: miejsce zastosowania, rodzaj chronionego elementu, jego rozmiar, przewidywany kierunek najazdu i zdjęcia strefy. Dzięki temu można dobrać osłonę, która będzie faktycznie pracowała w danych warunkach, zamiast jedynie wizualnie oznaczać przeszkodę.

W jednej analizie warto uwzględnić także pozostałe akcesoria ochronne:

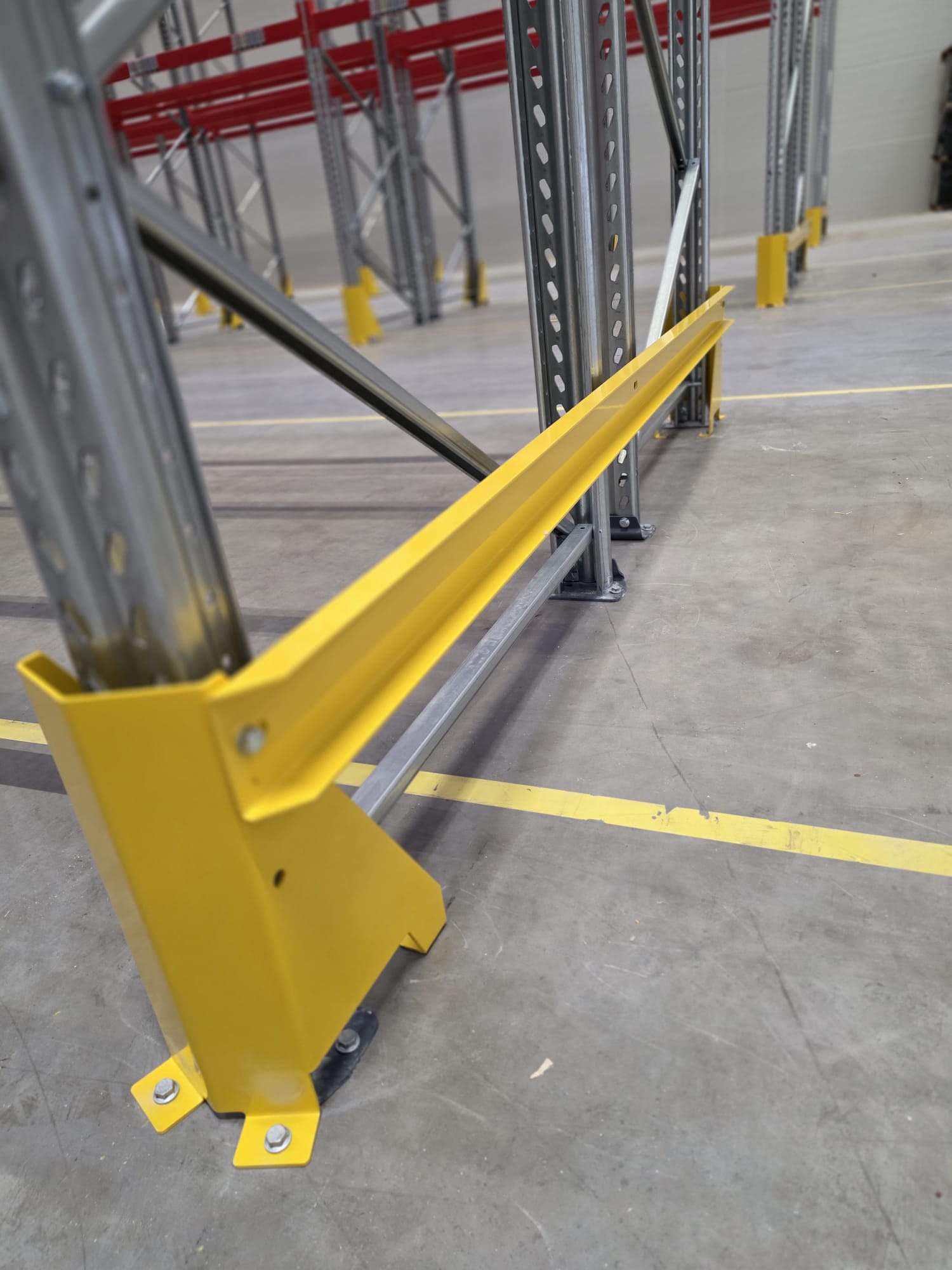

• odbojnice do regałów przy czołach ciągów,
• narożne odbojnice regałowe,
• bariera i barierka do oddzielenia ruchu pieszego,
• osłony narożników i słupów budynku,
• elementy zabezpieczające przy bramach i dokach.

Na rynku dostępne są różne linie produktowe i systemy oznaczeń handlowych osłon słupów. Kluczowe nie jest jednak oznaczenie handlowe, ale prawidłowy dobór do zagrożenia, geometrii i sposobu eksploatacji.

W obiektach o zróżnicowanej infrastrukturze stosuje się rozwiązania dla słupów i kolumn betonowych, kolumn betonowych i stalowych, a także dla słupów budynkowych z osłoną obejmującą przekroje typowe. Gdy przekrój jest niestandardowy, liczy się możliwość dopasowania oraz dobór rozmiarów słupów za pomocą wkładek.

FAQ – najczęstsze pytania o ochraniacze słupów

Czy ochraniacze słupów zastępują odbojnice do regałów?

Nie, nie zastępują. Ochraniacz montowany bezpośrednio na element zwykle chroni lokalnie, a odbojnica lub bariera może przejąć kontakt wcześniej i odsunąć strefę uderzenia od konstrukcji regału.

Jak dobrać osłonę na słup budynku?

Najpierw należy zmierzyć przekrój i rozmiar elementu oraz określić, z której strony występuje zagrożenie. Potem dobiera się materiał, wysokość roboczą i sposób mocowania odpowiedni do warunków pracy oraz natężenia ruchu.

Czy elastyczne osłony nadają się do zabezpieczenia przed wózkiem widłowym?

Tak, ale tylko wtedy, gdy są przeznaczone do takiego zastosowania. Lekka osłona ostrzegawcza (np. piankowa) nie zastąpi rozwiązania projektowanego pod kontakt z ruchem pojazdów, dlatego zawsze trzeba ocenić energię najazdu i sposób pracy osłony.

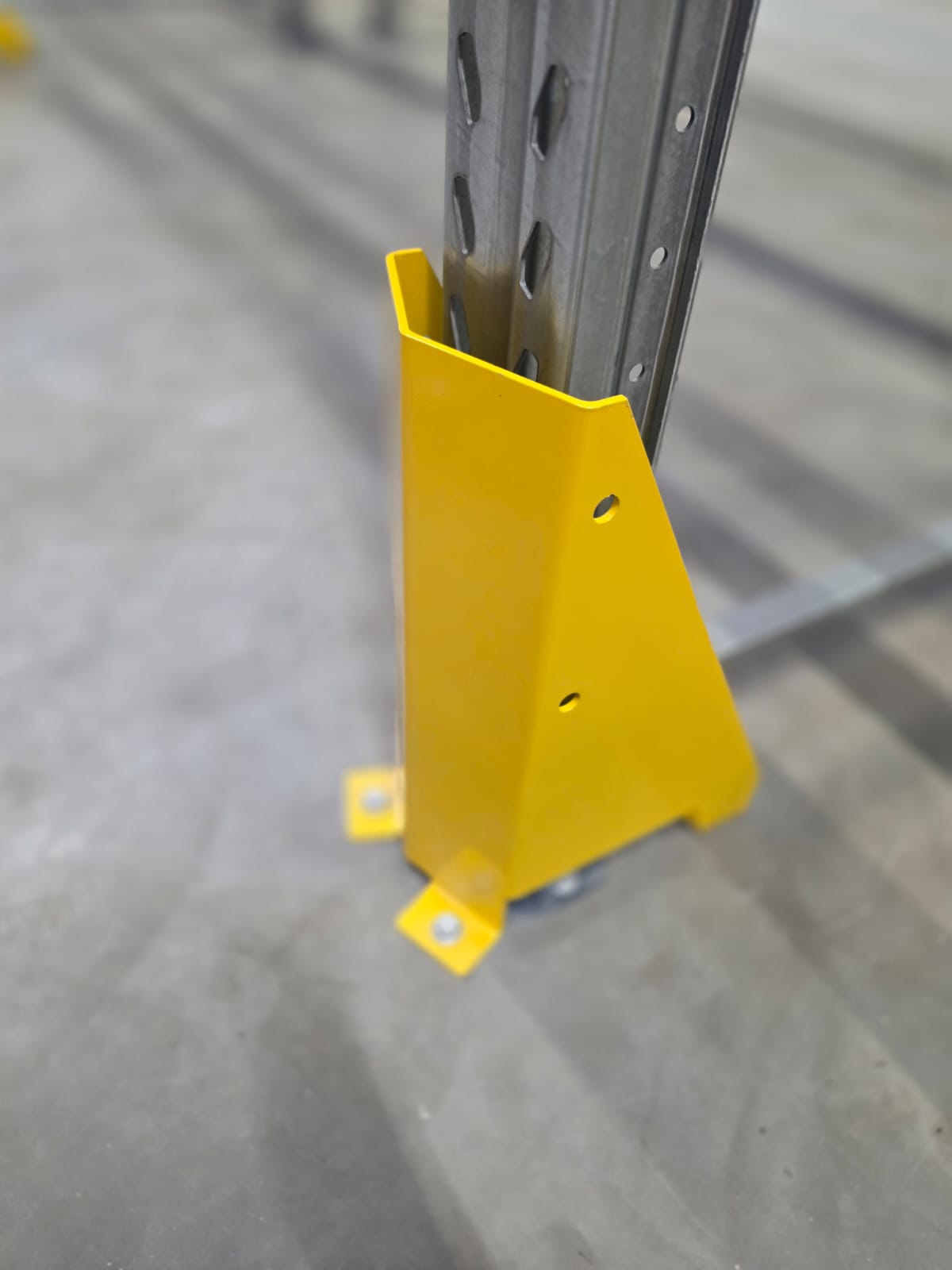

Na co zwrócić uwagę przy osłonach nóg regału?

Najważniejsze są geometria stopy ramy, pozycja względem korytarza roboczego i możliwość przeniesienia obciążenia na posadzkę. Trzeba też ocenić, czy osłona nie utrudni odkładania palet i czy będzie kompatybilna z układem regału.

Jak często kontrolować stan osłon i odbojnic?

Regularnie i po każdym zauważalnym kontakcie. W strefach z regałami częstotliwość kontroli warto powiązać z procedurami eksploatacyjnymi oraz przeglądami prowadzonymi zgodnie z PN-EN 15635.

Czy można zamówić osłony do niestandardowych kolumn?

Tak, zwykle jest to możliwe po podaniu wymiarów i zdjęć miejsca pracy. Przy nietypowej geometrii dobiera się rozwiązanie pod konkretny profil, wysokość oraz kierunek oddziaływania, tak aby osłona była odporna na warunki eksploatacji i właściwie dopasowana.
